MDM3051DP型智能差压（流量）变送器
具有很强的自诊断能力；
量程覆盖宽0～0.2kPa…10MPa；
精度优于0.1级，量程比优于40：1；
零点和量程调整互不影响；
兼有远程和本地量程、零点可调；
产品特点
·由于采用了微处理器而使灵活性增大、功能增强；
·具有很强的自诊断能力；
·量程覆盖宽0～0.2kPa…10MPa；
·精度优于0.1级，量程比优于40：1；
·零点和量程调整互不影响；
·兼有远程和本地量程、零点可调；
·二线制，符合HART协议，可与ROSEMOUNT275型及MS-H376型
手持式通讯器进行数字通信而不中断模拟量输出；
·传感器内带非易失性存储器；
·稳定性好，精度高，阻尼可调，抗单向过载能力强；
·无机械传动部件，维修工作量少，坚固抗震；
·全部通用件，传感器与电子线路板互换不影响变送器性能，维护更方便；
·接触戒指的膜片材料可选，防爆壳体结构；
·业已证明的优越性和可靠性。
产品概述
MDM3051系列电容式智能压力/差压/液位变送器是麦克传感器股份有限公司在多年科研和实践的基础之上，自行研制开发的高精度智能仪表产品。
MDM3051系列智能压力/差压/液位变送器是采用ROSEMOUNT®技术生产的传感器内核，结合麦克传感器技术有限公司开发的数字技术生产的新一代智能化变送器。在原理上采用了直接数字电容电路替代模拟信号放大电路及A/D转化电路，利用数字化补偿技术对温度静压进行补偿，提高了测量精度，降低了温度漂移。变送器整机具有体积小、可靠性高、长期稳定性好等特点。该产品具有极高的性能价格比，而成为变送器市场的主流产品。
MDM3051系列智能压力/差压/液位变送器具有设计原理新颖、品种规格齐全、安装使用简便、安全防爆等特点。尤以精度高、体积小、重量轻、调整方便、长期稳定性好、单向过载保护能力强、适用于恶劣场所使用而著称。因此在国内外市场上享有很高的声誉。
MDM3051系列0.1级电容式智能变送器包括压力、差压、绝对压力、远传、液位等多个品种、并配备相应的选件产品，可广泛应用于电力、冶金、石化、制药、仪器加工等行业，与我国推行的“IEC”标准要求相符。
技术性能
使用对象：液体、气体或汽体
测量范围： 量程3 0-0.2～6.0kPa
量程4 0-6.0～40.0kPa
量程5 0-40.0～200kPa
量程6 0-0.16～0.68MPa
量程7 0-0.4～2.0MPa
量程8 0-1.6～10MPa
输出信号：线性输出：4～20mA输出叠加HART®协议数字信号（两线制）；
平方根输出：在输入压力1.0%～100%之间，输出与差压呈平方根关系；
在0%～0.1%之间，输出与差压分段呈线性关系；输出4～20mADC之间无 跳变，叠加HART®协议数字信号(两线制)，用户可根据现场情况选择线性输出或平方根输出。
电 源：外部供电24V DC，（电源范围14.5V～45V）
负载特性：负载电阻回路允许的负载电阻Rmax=(E-12)/0.02 (Ω)，如下图所示：
危险场所安装：隔爆型 Exd Ⅱ CT6；
本安型 Exia Ⅱ CT6；
负载特性：正负迁移后，其量程上、下限均不得超过量程的极限。在*小量程时，正迁移为0.975URL；负迁移为-URL。在平方根输出时，正负迁移可调校流量量程的10%。
温度范围：介质温度 -40～100℃
储存温度 -40～100℃
整机工作温度 -40～85℃
-20～70℃（带数字表头）
相对湿度：0%～100%
超压极限：施加0（绝对压力）～10.00MPa压力到变送器任意一侧，变送器不损坏；法兰可承受68.9MPa压力；正常工作压力应在3.45kPa（绝对压力）至变送器量程上限。
容积变化量：小于0.16cm3
阻 尼： 时间常数在0.2s～32.0s之间可调。
启动时间：3s，无需预热。
性能指标
（在无迁移、316不锈钢隔离膜片及其它标准测试条件下。）
量 程 比：40：1
精 度：量程为3、4、5
在量程比为1：1到10：1时，为调校量程的±0.1%，
在量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程，
量程为6、7、8
在量程经为1：1到10：1时，为调校量程的±0.15%，
在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程，
稳 定 性：六个月误差为量程的±0.15%；
温度影响：量程为4、5、6、7、8
零点误差为量程的±0.25%/55℃。
包括量程和零点的总误差，为量程的±0.5%/55℃。
注意：对于量程3温度误差要加一倍。
超压影响：加压140kgf/cm2后，误差为量程范围的±0.25%。
静压影响：在线性输出时，零点误差：加静压140kgf/cm2后，量程4、5零点误差为量程范围的±0.25%，量程3、6、7、8零点误差为量程范围的±0.5%。
量程误差：量程4、5、6、7、8误差为量程范围的-1±0.25%/6.89MPa，量程3误差为量程范围的-1.5±0.25%。这是系统误差，安装前可按实际静压调校，消除这个误差。
电源影响：小于输出量程的0.005%/V
振动影响：在任意轴向上，频率为200Hz，引起的误差为量程范围的±0.05%/g。
负载影响：只要输入变送器的电压高于14.5V，在负载工作区内无负载影响。
安装位置影响：可产生不大于0.25 kPa的零位误差，但可校正，对量程无影响；
测量本体相对法兰转动无影响。
电磁辐射：符合IEC801标准
结构指标
结构材料：
隔离膜片和排气/排液阀：316不锈钢；哈氏合金C；蒙乃尔；
法兰和接头：316不锈钢；哈氏合金C；蒙乃尔；
“O”型圈（与测量介质接触）：氟橡胶、丁氰橡胶、乙烯-丙烯；
灌充液体：硅油；
螺 栓：碳钢镀锌、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo；
电气壳体：低铜铝合金；
涂 层：聚酯环氧树脂；
引压连接件：量程为3、4、5两法兰连接螺纹1/4-18NPT中心孔距为54mm；

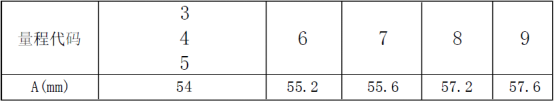

接头1/2-14NPT或M20X1.5阳螺纹； 球锥面密封带接头时中心距50.8，54，57.2mm；
电气连接：M20×1.5信号器孔（二处） 重 量： 3.5kg（不包括选件）
接线示意图
外形尺寸图单位是毫米

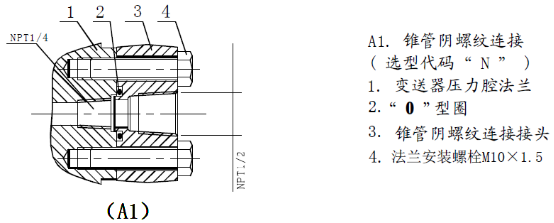

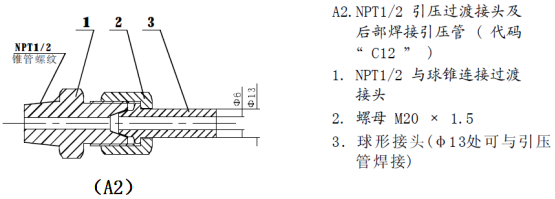

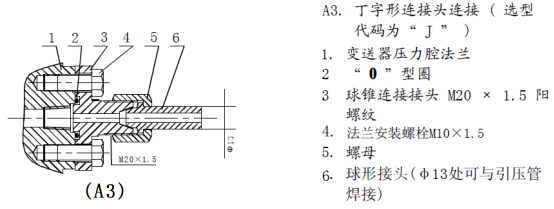

注：引压连接头如下

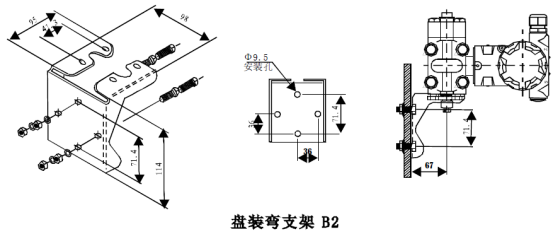

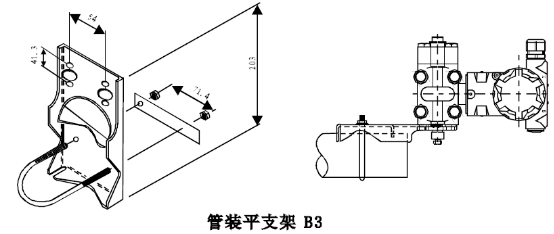

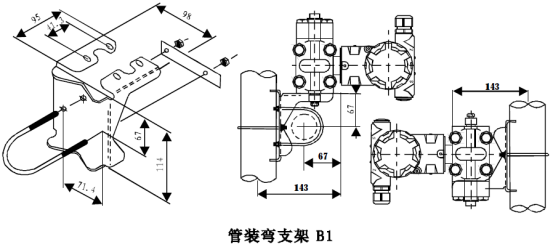

外形安装支架尺寸与安装方式示意图

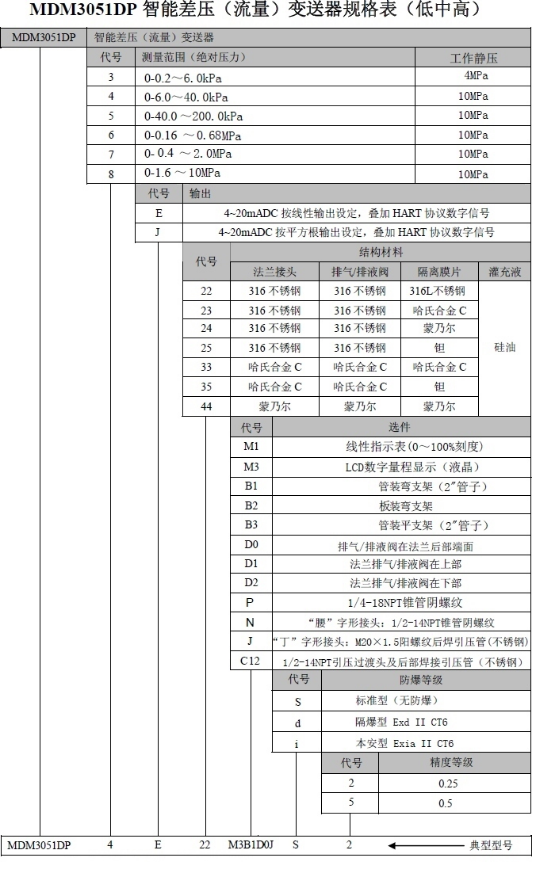

选型指南
