MDM3051S-DAP-DGP-差压安装式绝压变送器
测量介质：气体、蒸汽、液体
测量范围：（未迁移时）：0Pa…600Pa～60MPa
精 度：±0.075%
接液膜片：不锈钢 316L、哈氏合金
概述
MDM3051S系列差压安装式表压/绝压变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4mA～20mA DC HART 电流信号输出。也可与RST375 手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。
产品特点
※ 差压变送器中心传感单元采用全球的高精度硅传感器技术，±0.075%精度；
※ 差压变送器工作压力分为 16 MPa、25 MPa和40MPa 三档，单向过载压力到
40MPa；
※ 静压性能极佳，静压误差*优≤±0.1%/10MPa；
※ 传感器内部集成高灵敏度温度传感器，变送器温度性能极佳，*优≤± (0.20 ×
TD+0.10)%×Span /-20℃～65℃；
※ 全不锈钢 316L 硅油充灌焊接密封结构；
※ 微量程表压/绝压变送器采用全球的抗高过载保护芯片，6kPa 量程单向过压
保护压力达300kPa，40kPa 量程单向过压保护压力达1MPa，即能力达满量程的50
※ 稳定可靠，长期漂移性能*优为±0.1%/年，5 年免维护；
※ 极宽的测量范围 100Pa～60MPa；
※ 100:1 的可调节量程比；
※ EMC 符合GB/T 18268.1-2008 标准要求；
标准规格
（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）
1 性能规格
调量程的参考精度
（包括从零点开始的线性、回差和重复性）：± 0.075%
若TD>10 (TD=量程/调节量程)，则为：±(0.0075×TD)%
环境温度影响
| 量程代码 | -20℃～65℃总影响量 |
| 1B/1L | ±(0.30×TD+0.20)%×Span |
| 其它 | ±(0.20×TD+0.10)%×Span |
| 量程代码 | -40℃～-20℃和65℃～85℃总影响量 |
| 1B/1L | ±(0.30×TD+0.20)%×Span |
| 其它 | ±(0.20×TD+0.10)%×Span |
过范围影响 ±0.075%×Span
长期稳定性
| 量程代码 | 影响量 |
| 1B/1L | ±0.2%×Span/1 年 |
| 其它 | ±0.1%×Span/1 年 |
电源影响
±0.001% /10V (12V～42V DC)，可忽略不计。
2 功能规格
量程和范围(MDM3051S-DGP表压变送器)
| 量程/范围 | kPa | bar | |
| 1B | 量程 | 0.6～6 | 6～60mbar |
| 范围 | -6～6 | -60～60mbar | |
| 1C | 量程 | 2～40 | 0.02～0.4 |
| 范围 | -40～40 | -0.4～0.4 | |
| 1D | 量程 | 2.5～250 | 0.025～2.5 |
| 范围 | -100～250 | -1～2.5 | |
| 1F | 量程 | 30～3000 | 0.3～30 |
| 范围 | -100～3000 | -1～30 | |
| 1G | 量程 | 0.1～10MPa | 1～100 |
| 范围 | -0.1～10MPa | -1～100 | |
| 1H | 量程 | 0.21～21 MPa | 2.1～210 |
| 范围 | -0.1～21 MPa | -1～210 | |
| 1I | 量程 | 0.4～40 MPa | 4～400 |
| 范围 | -0.1～40 Mpa | -1～400 | |
量程和范围(MDM3051S-DAP绝压变送器)
| 量程/范围 | kPa | bar | |
| 1L | 量程 | 2～40 | 0.02～0.4 |
| 范围 | 0～40 | 0～0.4 | |
| 1M | 量程 | 2.5～250 | 0.025～0.25 |
| 范围 | 0～250 | 0～0.25 | |
| 1O | 量程 | 30～3000 | 0.3～30 |
| 范围 | 0～3000 | 0～30 | |
量程限
在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。
零点设置
零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥*小量程
安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，有<0.4kPa 范围内的零位影响，均可以通过调节调零校正。无量程影响。
输出
二线制，4mA～20mA DC，可选HART 输出数字通讯，
可选择线性或平方根输出。
输出信号极限：Imin=3.9mA，Imax=20.5mA
报警电流
低报模式（*小）：3.7 mA
高报模式（）：21 mA
不报模式（保持）：保持故障前的有效电流值
报警电流标准设置：高报模式
响应时间
放大器部件阻尼常数为0.1s；传感器时间常数为0.1s～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1s～60s。
预热时间
< 15s
环境温度
-40℃～85℃
带液晶显示、氟橡胶密封圈时 -20℃～65℃
储存温度/运输温度
-50℃～85℃
带液晶显示时：-40℃～85℃
压力极限：从真空至量程。
过载极限
| 量程 | 6kPa | 40kPa | 250kPa | |
| (1B) | (1C/1L) | (1D/1M) | ||
| 过载极限 | 16MPa | 16MPa | 16MPa | |
| 量程 | 3MPa | 10MPa | 21MPa | 40MPa |
| (1F/1O) | (1G) | (1H) | (1I) | |
| 过载极限 | 16MPa | 20MPa | 25MPa | 45MPa |
电磁兼容性(EMC)：
见下页《电磁兼容性附表》
3 安装
电源及负载条件
电源电压为24V，R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
电源电压：42V DC
*小电源电压：12V DC，15V DC（背光液晶显示）
数字通讯负载范围： 230Ω～600Ω

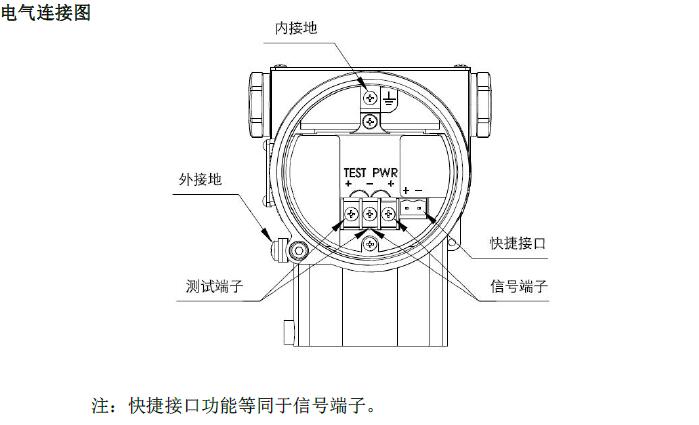

电气连接
M20X1.5 电缆密封扣，接线端子适用于0.5mm2～2.5mm2 的导线。
过程连接
过程连接法兰的端面有NPT 1/4 和UNF 7/16″内螺纹。

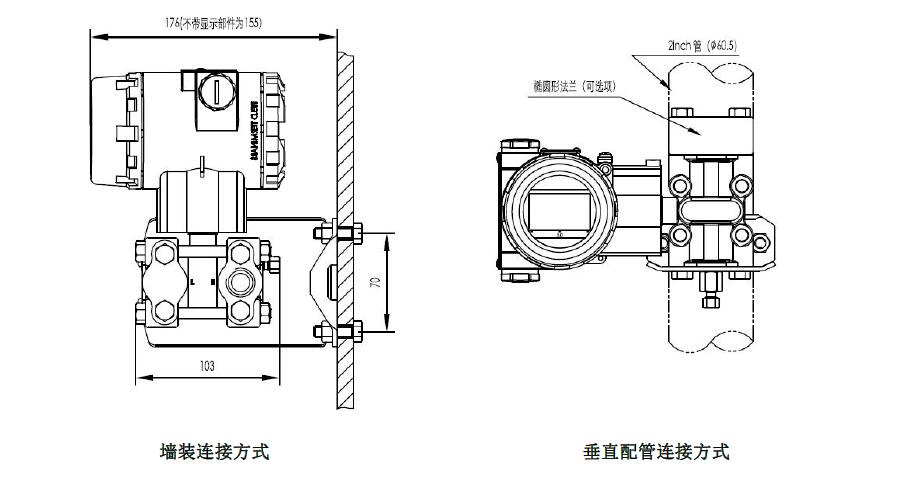

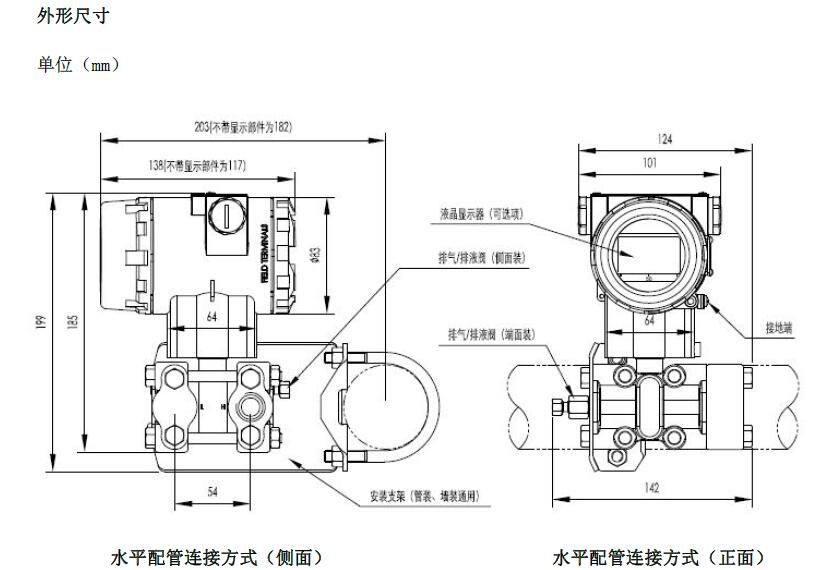

4 物理规格
材质
膜片： 不锈钢 316L、哈氏合金C
过程连接：不锈钢 316L
填充液： 硅油
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶（NBR）
铭牌： 不锈钢 304
重量
3.3kg（无：液晶显示、安装支架、过程连接）
外壳防护等级
IP67
选型指南
| MDM3051S-DGP | 差压安装式智能压力变送器 | |||||||||||||||||||||
| MDM3051S-DAP | 差压安装式智能绝压变送器 | |||||||||||||||||||||
|
|
| 代码 | 输出 | |||||||||||||||||||
| H | 4mA～20mA DC 带HART通讯 | |||||||||||||||||||||
| N | 4mA～20mA DC 模拟量输出 | |||||||||||||||||||||
|
|
| 代码 | 量程 | |||||||||||||||||||
| 1B | 0-0.6kPa～6kPa（0…60～600 mmH2O）/(0…6～60mbar) | 表压 | ||||||||||||||||||||
| 1C | 0-2kPa～40kPa /（0…200～4000 mmH2O）/(0…20～400mbar) | |||||||||||||||||||||
| 1D | 0-2.5kPa～250kPa /（0…0.25～25 mH2O）/(0…25～2500mbar) | |||||||||||||||||||||
| 1F | 0-30kPa～3MPa /（0…3～300 mH2O）/(0…0.3～30bar) | |||||||||||||||||||||
| 1G | 0-0.1MPa～10MPa /(0…1～100bar) | |||||||||||||||||||||
| 1H | 0-0.21MPa～21MPa /（0…2.1～210 bar） | |||||||||||||||||||||
| 1I | 0-0.4MPa～40MPa /（0…4～400 bar） | |||||||||||||||||||||
| 1L | 0-2kPa～40kPa /（0…200～4000 mmH2O）/(0…20～400mbar) | 绝压 | ||||||||||||||||||||
| 1M | 0-2.5kPa～250kPa /(0…25～2500mbar) | |||||||||||||||||||||
| 1O | 0-30kPa～3MPa /(0…0.3～30bar) | |||||||||||||||||||||
|
|
| 代码 | 膜片材质填充液 | |||||||||||||||||||
| A | 不锈钢316L 硅油 | |||||||||||||||||||||
| C | 哈氏合金C 硅油 | |||||||||||||||||||||
|
|
| 代码 | 过程连接 | |||||||||||||||||||
| N | 1/4 英寸NPT 及7/16 英寸UNF 螺纹孔无泄放阀 | |||||||||||||||||||||
| B | 1/4 英寸NPT 及7/16 英寸UNF 螺纹孔泄放阀装于法兰后部端面 | |||||||||||||||||||||
| U | 1/4 英寸NPT 及7/16 英寸UNF 螺纹孔泄放阀装于法兰侧面上部 | |||||||||||||||||||||
| D | 1/4 英寸NPT 及7/16 英寸UNF 螺纹孔泄放阀装于法兰侧面下部 | |||||||||||||||||||||
|
|
| 代码 | 特殊功能 | |||||||||||||||||||
| N | 无 | |||||||||||||||||||||
| O | 禁油处理（氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃) | |||||||||||||||||||||
|
|
|
|
|
| 代码 | 安装支架 | ||||||||||||||||
| N | 无 | |||||||||||||||||||||
| 1 | 不锈钢 | |||||||||||||||||||||
| 2 | 镀锌碳钢 | |||||||||||||||||||||
|
|
| 代码 | 液晶显示 | |||||||||||||||||||
| N | 无显示 | |||||||||||||||||||||
| 1 | 背光液晶显示 | |||||||||||||||||||||
|
|
|
|
| 代码 | 附件 | |||||||||||||||||
|
| N | 无 | ||||||||||||||||||||
| 1 | 1/2 英寸NPT内螺纹不锈钢腰型接头 | |||||||||||||||||||||
| 2 | M20x1.5 外螺纹不锈钢T型接头 | |||||||||||||||||||||
| 3 | 1/2-14NPT引压过渡头及后部焊接引压管（不锈钢） | |||||||||||||||||||||
|
|
| 代码 | 附加选项 | |||||||||||||||||||
| N | 无 | |||||||||||||||||||||
| A | 本安 | |||||||||||||||||||||
| D | 隔爆+隔爆电缆接头 | |||||||||||||||||||||
| S | 316不锈钢夹板 | |||||||||||||||||||||
| T | 船用 | |||||||||||||||||||||
|
|
|
|
|
|
|
|
| |||||||||||||||
| MDM3051S-DGP H 1C A B N 1 1 1 N 完整的型号规格 | ||||||||||||||||||||||
