GPD60型矿用压力变送器
·零点和满量程输出可调校
·具有短路保护和反极性保护
·可测量表压、绝压和密封参考压力
·外形简约、坚实耐用
性能指标
·测量范围： 0MPa～60MPa
·过 载： 1.25倍满量程压力
·压力类型： 表压型或绝压型或密封表压型
·精确度： ±0.5%FS
·工作温度： 0℃～40℃
·贮存温度： -40℃～60℃
·供电电源： 18V DC
·输出信号： 4mA～20mA DC (两线制)
·防爆类型： 矿用本质安全型
·防爆标志： ExibI 防爆合格证号：1114141
·压力连接： M20x1.5外螺纹端面密封或水线密封
·防护等级： IP65
·电气连接： 矿用专用电缆
·传输距离： 2km
·本安参数： Ui：18VDC， Ii：21mA， Li：0mH， Ci：0.01μF。

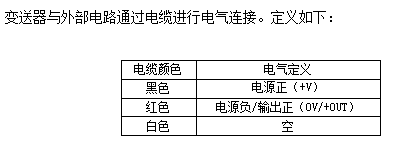

电气连接
选型指南
| GPD60 | 型矿用压力变送器 | |||||||||||||
|
|
| 量程 | 0MPa～60MPa | |||||||||||
| [0～X]MPa | X：实际测量量程 | |||||||||||||
|
|
| 代号 | 输出信号 | |||||||||||
| E | 4mA～20mA DC | |||||||||||||
|
|
| 代号 | 结构材料 | |||||||||||
| 隔离膜片 | 接口 | 壳体 | ||||||||||||
| 22 | 不锈钢316L | 不锈钢 | 不锈钢 | |||||||||||
|
|
| 代号 | 附加功能 | |||||||||||
| i | 矿用本质安全型 ExibI | |||||||||||||
| C1 | M20×1.5外螺纹压力接口，端面密封 | |||||||||||||
| C5 | M20×1.5外螺纹压力接口，水线密封 | |||||||||||||
| G | 表压型 | |||||||||||||
| S | 密封表压型 | |||||||||||||
| A | 绝压型 | |||||||||||||
|
|
| |||||||||||||
| GPD60 [0～20]MPa E 22 iC1G 完整的型号规格 | ||||||||||||||
|
| ||||||||||||||
选型提示
1、本安型矿用变送器电气连接时应与安全栅组成本安防爆系统。
2、安全栅由用户自由选购，应具有防爆合格证。
3. 若订货产品需要计量检定证书，请在订单中注明。
