美国UVI涡流先导燃气加热器

                                    VORTEX PILOT GAS HEATER（VPGH）

        涡流先导燃气加热器（VPGH）用于天然气输配调压站内先导气的加热（防止先导气冷凝冰堵而导致调压设备失控）。在天然气输配调压站，巨大的压降可导至先导燃气冷凝冰堵（焦汤效应）， 进而导致调压设备失控。现有的防护手段包括电热带加热和水套加热。不仅消耗大量能源， 需有人自置守，还有不安全因素， 这两种方式均是消耗能源式外加热。其加热效率低， 在极冷温度下不能根本解决导燃气冷凝冰堵问题。

        美国环球涡流设备公司涡流先导燃气加热器（VPGH）是专门用于解决天然气输配调压站内先导气的加热问题。该产品仅采用天然气自身调压过程产生的涡流热，无需外加任何热源，即可完成对指挥器的加热，从而保证燃气调压器指挥器的平稳运行。

        该产品独特的设计和应用曾获2001 年法国巴黎EXPOGAZ 展览会一等奖。10多年来，其3000 余套产品已广泛应用于包过中国在内的各国天然气输配站。迄今为止无一运行失败案例。

工作原理及特点：　　

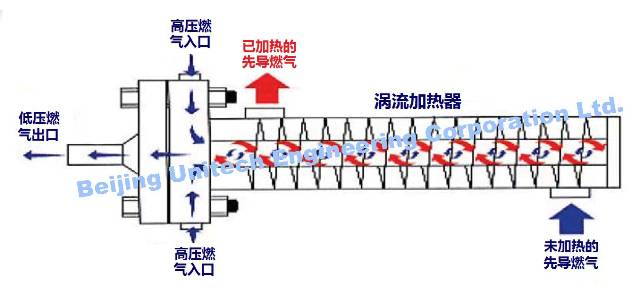

    涡 流先导燃气加热器（VPGH）的核心部件是涡流加热器，它在燃气存在压差时工作。它将燃气减压产生的能量转化成高温热气流，这个高温热气流加热安装在涡流 加热器壁上的热交换器，先导燃气通过热交换器时被加热。部分热气流也用来加热涡流管入口的减压喷嘴以防止冷凝。其特点是:

主要特点


Ø 节能环保： 利用燃气减压产生的涡流热加热先导燃气。可将先导燃气温度提高 90°F（32 ℃），无须使用电热管、电伴  热带及热水套等外来热源。
Ø 安全可靠： 整个系统全封闭运行，无任何泄漏，设备耐压、温、腐蚀程度高，无任何安全隐患， 自适应运行无需担心过热
Ø 免维护： 系统无运动部件，无需维护。
Ø 适用范围广： 对含水燃气也可使用；在燃气含硫时可将硫气化以防止先导燃气喷嘴堵塞； 可安装在水下、凹陷的地井中运行。

Ø 适用性强：比如可在单独使用压降达1,000 psi （69Bar）或在户外环境温度为负44°F（-42℃）的条件下均可正常运行
Ø 安装方便： 易于设计、安装或对现有系统进行改造

Ø 热效率高： 加热效率高，因为不同于外敷式电加热带和电加热棒，VPGH自动跟踪先导气回路的汤焦效应直接加热管路中的天然气，热量散失少，加热效率高，而且是自适应跟踪式动态加热。

Ø 有利于延长调压设备的使用寿命： 在 调压站小流量并且流量波动运行的情况下，带过压保护VPGH涡流回路直接向调压阀阀后提供天然气，这样就避免了主调压阀因小的流量波动而频繁开启/关闭的 运行情况发生，涡流回路就直接承担了给下游波动的小流量运行的供气任务，也就是说VPGH此时担当了小流量运行时的调压器的任务（此时的VPGH就有了VPR的功能了，相当于原系统的主调压阀关闭，同时并联上一个小型调压阀旁路），这样就减少了主调压阀的开启/关闭频度，延长了调压阀的使用寿命。

VPGH加热效果实例

产品的两款设计
（1）加热一个先导气流的单通道先导燃气加热器（VPGH-SP）
（2）同时加热两个先导气流的双通道先导燃气加热器（VPGH-DP）

规格： VPGH-SP：D4”*L10”；VPGH-DP：D4*L26”

外部连接：1/4”标准NPT接口

设计压力：1000 PSIG，检测压力为1500 PSIG

应用举例

从1999年至今，该涡流先导燃气加热器已经在中国，美国，加拿大、法国、西班牙、意大利、土耳其，阿根廷和澳大利亚等国天然气场站得到广泛的应用。所安装的三千余套设备至今未发现一例有任何运行故障。
